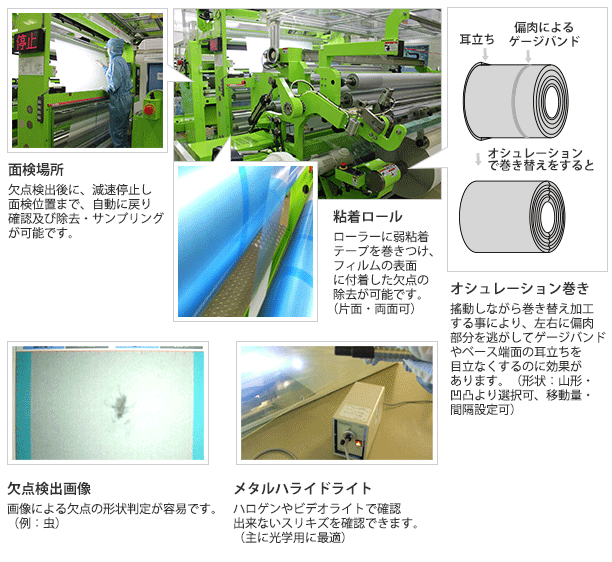

検出した欠点個所を目視検査スペースに静止させ、オペレーターの目視による最終判定や、サンプリングが可能です。
面状検査
主な用途
- 異物混入検査
- 異物の数把握
- 異物の大きさ計測
- 異物混入の展開図作成
- 異物の除去
加工方法
探す・除去
- 測る
- 見付ける
- 確認
クリーンルームで基材表面の微細な異物や汚れ、内在する異物等の欠点個所を高感度カメラにて検出します。検出した欠点は除去、マーキングなどの処置が行えるほか、検査結果をマップにしてプリントアウトすることも可能です。
検査方式
透過方式

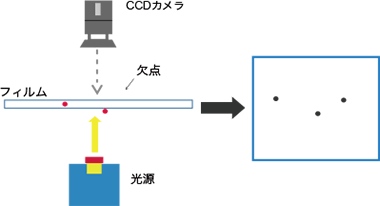

透明や半透明のフィルムに光を透過させることにより、欠点が光の遮断で黒点として検出される方式。
- 検出可能フィルム・・・透明・半透明
- 欠点の種類・・・異物（有色・フィッシュアイ）、ピンホール（クリアーフィルムの場合は不可）、スジ（陰影ができるレベル）、汚れ（有色）
乱反射方式

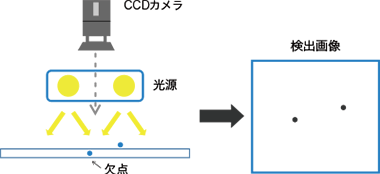

遮光フィルムに全体的に光を散乱させることにより、欠点の濃淡が浮上して検出される方式。
- 検出可能フィルム・・・遮光フィルム
- 欠点の種類・・・異物（有色・フィッシュアイ）、スジ（陰影ができるレベル）、汚れ（濃い有色）
正反射方式

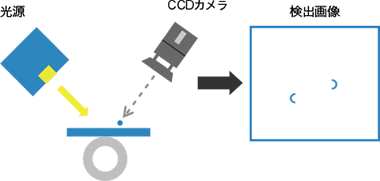

遮光フィルムの横から光を当てることにより、欠点の凹凸に影ができ検出される方式。
- 検出可能フィルム・・・遮光フィルム
- 欠点の種類・・・表面の凹凸、突起 異物（有色）、スジ（陰影ができるレベル）
2段スリット方式

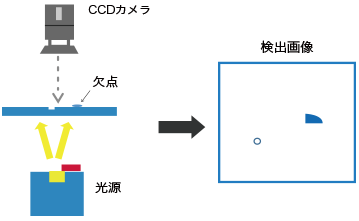

光を特殊な構造で乱すことで、キズ・コートムラの欠点が検出される方式。
- 検出可能フィルム・・・透明・半透明
- 欠点の種類・・・コートムラ・キズ
加工フィルムの実績
設備・規格
| 厚み(µｍ) | 検査有効幅(mm) |
最大巻径(mm) |
|
|---|---|---|---|
|
フィルムのサイズ |
12～350 | 200～1,590 |
1,000 |
素材
PET TAC PC PI PEN OPP
検出可能フィルム：
遮光フィルム・有色フィルム・透明フィルム・不透明フィルム
包装材料
対応可能なコア：
3インチ・6インチ
紙管・ABS・PP・FWP・FRP・樹脂含侵コア（Mコア）
基本的な梱包形態：
PEシート包装・側板による宙吊り・段ボールケース入れ・パレット積載
その他：
専用スチールパレットへの梱包・輸出梱包・プラツバ対応等特殊梱包等についてはご相談ください
検査分解能
|
TD（mm） |
MD(mm) |
|---|---|
|
0.042 |
0.025 |
加工場のクリーン度
0.5μｍ 実測値 1,000 ～ 6,000 個/cf
異物検出のアウトプットデータ例
欠点検出展開図
欠点検出画像
欠点検出画像例
